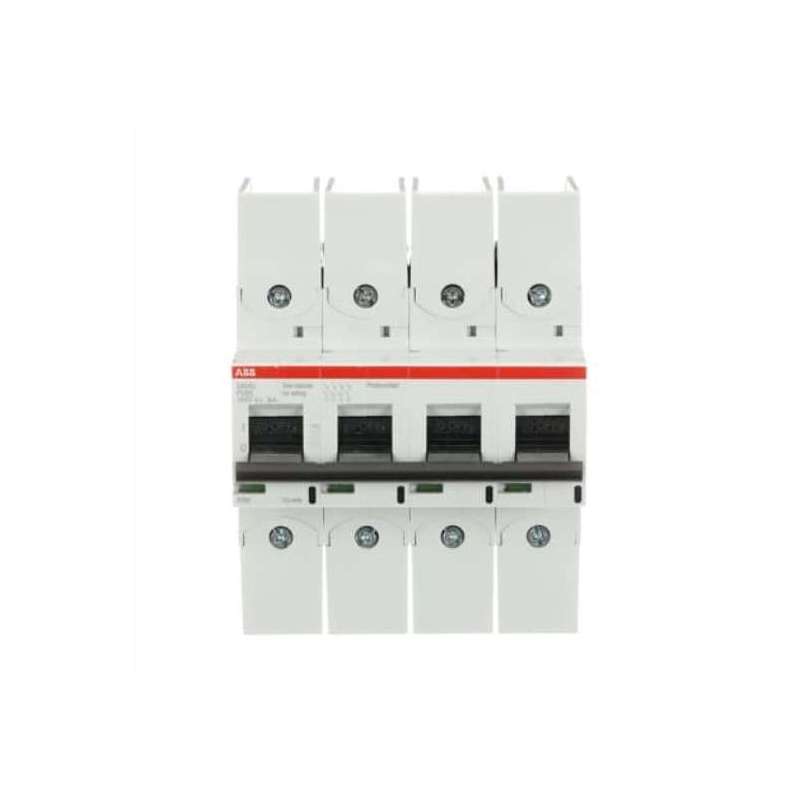

Breaker de Riel de Alto Rendimiento 5 AMP Capacidad Ruptura 2.5 kA MCB S804U-PVS5 4 Polos 2CCP824017R1159
$ 2.165.300
IVA Incluido
JOUFS 2CCP824017R1159
3 Artículos
0.10
Mts. –
0.08 Mts. –
0.00
Mts.
Caracteristicas
El S804U-PVS5 es un disyuntor de alto rendimiento de 4 polos con terminal de jaula y una corriente nominal de 5 A. Este dispositivo esta desarrollado para cumplir con los requisitos como GFDI interruptor de deteccion de falla a tierra en sistemas fotovoltaicos. La tension nominal es de 1000 V CC. Tiene dos mecanismos de disparo diferentes.ms. el mecanismo de disparo termico para proteccion contra sobrecarga y el mecanismo de disparo electromecanico para proteccion contra cortocircuito. El S80U-PVS5 cumple con UL489B y permite su uso en energia fotovoltaica en EE. UU. La amplia gama de accesorios hace que el uso del S804U-PVS5 sea mas comodo. Debido a la rapida extincion del arco del S804U-PVS5. su aplicacion estara protegida
El S804U-PVS5 es un disyuntor de alto rendimiento de 4 polos con terminal de jaula y una corriente nominal de 5 A. Este dispositivo esta desarrollado para cumplir con los requisitos como GFDI interruptor de deteccion de falla a tierra en sistemas fotovoltaicos. La tension nominal es de 1000 V CC. Tiene dos mecanismos de disparo diferentes.ms. el mecanismo de disparo termico para proteccion contra sobrecarga y el mecanismo de disparo electromecanico para proteccion contra cortocircuito. El S80U-PVS5 cumple con UL489B y permite su uso en energia fotovoltaica en EE. UU. La amplia gama de accesorios hace que el uso del S804U-PVS5 sea mas comodo. Debido a la rapida extincion del arco del S804U-PVS5. su aplicacion estara protegida
| Especificaciones Tecnicas | |
| Caracteristicas | Dato: |
| Norma | UL 489B |
| Característica de disparo | B |
| Voltaje operativo nominal | 1000 V CC |
| Tensión de aislamiento nominal (U i) | según IEC/EN 60664-1 1500 V |
| Tensión soportada al impulso nominal (U imp) | 8kV |
| Tipo de voltaje de entrada | corriente continua |
| Corriente nominal (I n) | 5 A |
| Capacidad nominal de cortocircuito | (230 V) 2.5 kA (400 V) 2.5 kA |
| Frecuencia ( f ) | 0...0 Hz |
| Frecuencia nominal (f) | 0 Hz |
| Pérdida de potencia | 7.2 W en condiciones de funcionamiento nominales por polo 1.8 W |
| Indicación de posición de contacto | ENCENDIDO / APAGADO / VIAJE |
| Clase limitante de energía | 3 |
| Número de postes protegidos | 4 |
| Número de polos | 4 |
| Categoría de sobretensión | IV |
| Par de apriete | 3.5 N·m |
| Tipo de lanzamiento | B |
| Marcado del actuador | E/S |
| Material de la carcasa | Grupo de aislamiento I RAL 7035 |
| Montaje en carril DIN | TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715 TH35-7.5 (riel de montaje de 35 x 7.5 mm) según IEC 60715 |
| Posición de montaje | Cualquier |
| Destornillador recomendado | Pozidriv 2 |
| Accesorios disponibles | Sí |
| Observaciones | Conexión desde arriba y desde abajo Conectando solo con CU IP40 en caja con tapa Terminal de jaula con tornillo cautivo |
| Capacidad de conexión | Flexible 050 mm² Rígido 070 mm² |
| Tipo de terminal | Terminales de tornillo |
