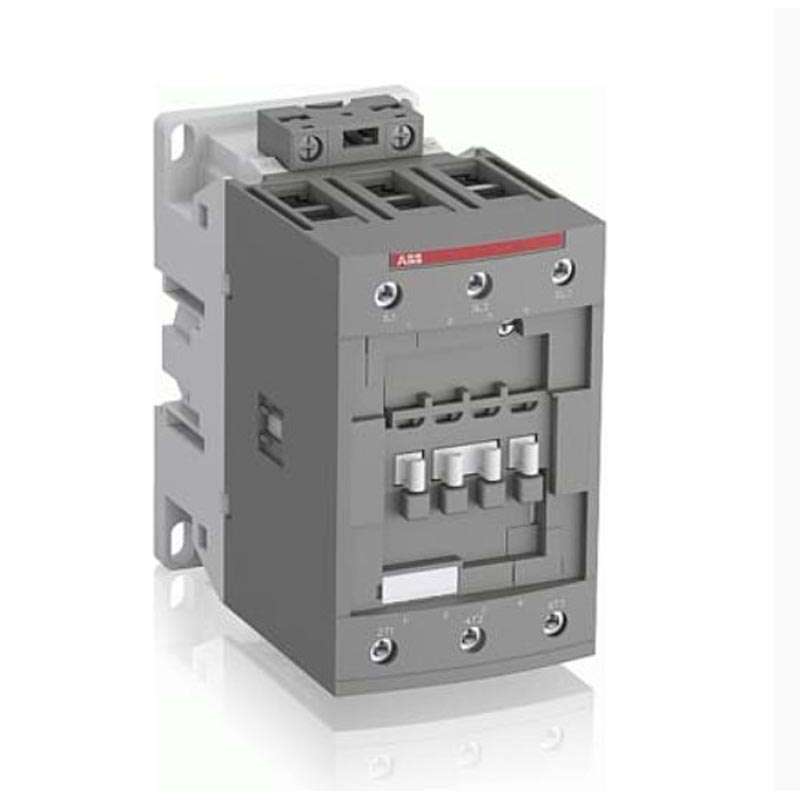

Contactor AF96-30-00-14 1SBL407001R1400

$ 0
IVA Incluido
JOUFS 1SBL407001R1400
0 Artículo
0.13 Mts. – 0.12 Mts. – 0.00 Mts.
Cantidad
Lista de deseos

Caracteristicas
ABB dispone de una amplia familia de contactores contactores tripolares y reles de sobrecarga para arranque de motores y conmutacion de alimentacion AF. minicontactores. AS . tetrapolares para conmutar la alimentacion AF y minicontactores . auxiliares para la conmutacion de circuitos auxiliares AS y minicontactores . para la conmutacion de condensadores UA..RA . para la conmutacion de CC GA y GAF . para Aplicaciones: ferroviarias. para Aplicaciones: de seguridad AFS y contactores de instalacion ESBN . La referencia 1SBL407001R1400 concretamente. se trata de un-a contactor de potencia para conmutar la alimentacion de CA. Sus caracteristicas son Tension de alimentacion de control nominal Us a CA 50HZ 250V. Tension de alimentacion de control nominal Us a CA 60HZ 250V. Tension de alimentacion de control nominal Us en CC 250V. Tipo de tension de accionamiento CA-CC. Corriente de funcionamiento nominal Ie en CA-1. 400 V 130A. Corriente de funcionamiento nominal Ie en CA-3. 400 V 105A. Potencia de funcionamiento nominal en CA-3. 400 V 55kW. Tipo de conexion del circuito de corriente principal Conexion roscada. Numero de contactos normalmente abiertos como contactos principales 3.
  • Nuevo
Especificaciones Tecnicas
CaracteristicasDato:
Número de contactos principales NO 3
Número de contactos principales NC 0
Número de contactos auxiliares NO 0
Número de contactos auxiliares NC 0
Normas IEC/EN 60947-1. IEC/EN 60947-4-1. UL 60947-1
Tensión nominal de operación Main Circuit 1000 V
Frecuencia nominal (f) Control Circuit 50 / 60 Hz. Main Circuit 50 / 60 Hz
Corriente térmica convencional de aire libre (Ith) acc. to IEC 60947-4-1. Open Contactors = 40 °C 130 A
Corriente nominal de funcionamiento AC-1 (Ie) (690 V) 40 °C 130 A. (690 V) 60 °C 105 A. (690 V) 70 °C 90 A
Corriente nominal de funcionamiento AC-3 (Ie) (415 V) 60 °C 96 A. (440 V) 60 °C 96 A. (500 V) 60 °C 80 A. (690 V) 60 °C 57 A. (1000 V) 60 °C 30 A. (380 / 400 V) 60 °C 105 A. (220 / 230 / 240 V) 60 °C 105 A
Corriente nominal de funcionamiento AC-3e (Ie) (415 V) 60 °C 96 A. (440 V) 60 °C 96 A. (500 V) 60 °C 80 A. (690 V) 60 °C 57 A. (380 / 400 V) 60 °C 105 A. (220 / 230 / 240 V) 60 °C 105 A
Potencia operativa nominal AC-3 (Pe) (415 V) 55 kW. (440 V) 55 kW. (500 V) 55 kW. (690 V) 55 kW. (1000 V) 40 kW. (380 / 400 V) 45 kW. (380 / 400 V) 55 kW. (220 / 230 / 240 V) 25 kW. (220 / 230 / 240 V) 30 kW
Potencia operativa nominal AC-3e (Pe) (415 V) 55 kW. (440 V) 55 kW. (500 V) 55 kW. (690 V) 55 kW. (380 / 400 V) 45 kW. (380 / 400 V) 55 kW. (220 / 230 / 240 V) 25 kW. (220 / 230 / 240 V) 30 kW
Capacidad de rotura máxima cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 440 V 1150 A. cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 690 V 750 A
Frecuencia máxima de conmutación eléctrica (AC-1) 600 cycles per hour. (AC-2 / AC-4) 150 cycles per hour. (AC-3) 1200 cycles per hour
Tensión nominal de aislamiento (Ui) acc. to IEC 60947-4-1 1000 V. acc. to UL/CSA 600 V
Tensión nominal soportada por impulsos (Uimp) 8 kV
Frecuencia máxima de conmutación mecánica 3600 cycles per hour
Tensión nominal del circuito de control (Uc) 50 Hz 250 ... 500 V. 60 Hz 250 ... 500 V. DC Operation 250 ... 500 V
Consumo de la bobina Average Holding Value 50 / 60 Hz 4 V·A. Average Holding Value 50 Hz 4 V·A. Average Holding Value 60 Hz 4 V·A. Average Holding Value DC 2 W. Average Holding Value. from Warm State 2 W
Montaje en contactores TH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715
Montaje mediante tornillos (no suministrados) 2 x M4 or 2 x M6 screws placed diagonally
Capacidad de conexión del circuito principal Flexible with Ferrule 1/2x 6 ... 50 mm². Flexible with Insulated Ferrule 1/2x 6 ... 50 mm². Rigid Stranded 1x 6 ... 70 mm². Rigid Stranded 2x 6 ... 50 mm²
Longitud de pelado del cable Control Circuit 10 mm. Main Circuit 17 mm
Grado de protección acc. to IEC 60529. IEC 60947-1. EN 60529 Main Terminals IP10. acc. to IEC 60529. IEC 60947-1. EN 60529 Coil Terminals
