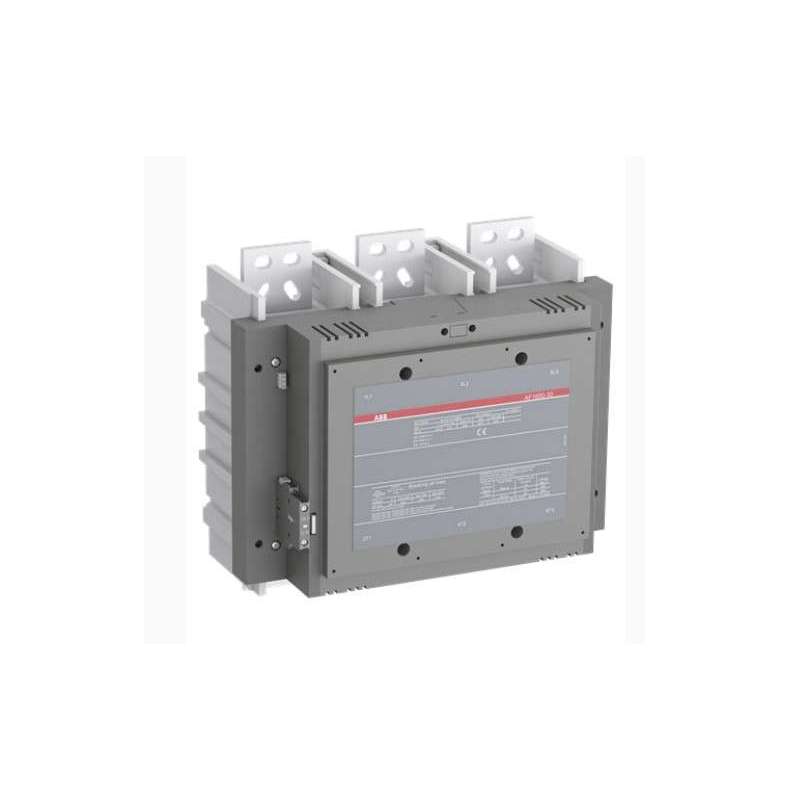

Contactor de Potencia para Conmutar la Alimentacion de CA AF1650-30-11 100-250V 50-60Hz 100-250V DC 1SFL677001R7011

$ 29.827.550
IVA Incluido
JOUFS 1SFL677001R7011
1 Artículo
0.39 Mts. – 0.24 Mts. – 0.00 Mts.
Cantidad
Lista de deseos

Caracteristicas
ABB dispone de una amplia familia de contactores contactores tripolares y reles de sobrecarga para arranque de motores y conmutacion de alimentacion AF. minicontactores. AS . tetrapolares para conmutar la alimentacion AF y minicontactores . auxiliares para la conmutacion de circuitos auxiliares AS y minicontactores . para la conmutacion de condensadores UA..RA . para la conmutacion de CC GA y GAF . para Aplicaciones: ferroviarias. para Aplicaciones: de seguridad AFS y contactores de instalacion ESBN . La referencia 1SFL677001R7011 concretamente. se trata de un-a contactor de potencia para conmutar la alimentacion de CA. Sus caracteristicas son Tension de alimentacion de control nominal Us a CA 50HZ 100 - 250 V. Tension de alimentacion de control nominal Us a CA 60HZ 100 - 250 V. Tension de alimentacion de control nominal Us en CC 100 - 250 V. Tipo de tension de accionamiento CA-CC. Corriente de funcionamiento nominal Ie en CA-1. 400 V 1650A. Corriente de funcionamiento nominal Ie en CA-3. 400 V 1060A. Potencia de funcionamiento nominal en CA-3. 400 V 560kW. Potencia asignada de empleo NEMA 335.565kW. Numero de contactos auxiliares normalmente abiertos 1. Numero de contactos auxiliares normalmente cerrados 1. Tipo de conexion del circuito de corriente principal Conexion roscada. Numero de contactos normalmente abiertos como contactos principales 3.
  • Nuevo
Especificaciones Tecnicas
CaracteristicasDato:
Número de contactos principales NO 3
Número de contactos principales NC 0
Número de contactos auxiliares NO 1
Número de contactos auxiliares NC 1
Número de polos 3P
Tensión nominal de operación Circuito principal 1000 V
Frecuencia nominal (f) Circuito principal 50/60 Hz
Corriente térmica convencional de aire libre (Ith) según IEC 60947-4-1. Contactores abiertos ? = 40 °C 1650 A
Corriente nominal de funcionamiento AC-1 (Ie) (1000 V) 40 °C 1650 A. (1000 V) 55 °C 1450 A. (1000 V) 70 °C 1270 A. (690 V) 40 °C 1650 A. (690 V) 55 °C 1450 A. (690 V) 70 °C 1270 A
Corriente nominal de funcionamiento AC-3 (Ie) (1000 V) 55 °C 400 A. (220 / 230 / 240 V) 55 °C 1060 A
Corriente nominal de funcionamiento DC-1 (Ie) (110 V) 1 polo. 40 °C 1650 A. (110 V) 2 polos en serie. 40 °C 1650 A. (220 V) 3 polos en serie. 40 °C 1650 A. (600 V) 3 polos en serie. 40 °C 1650 A. (850 V) 3 polos en serie. 40 °C 1650 A
Potencia nominal de funcionamiento AC-3 (P e ) (415 V) 630 kilovatios. (440 V) 710 kilovatios. (500 V) 710 kilovatios. (690 V) 1000 kilovatios. (1000 V) 600 kilovatios. (380/400 V) 560 kW. (220 / 230 / 240 V) 315 kilovatios
Capacidad nominal de fabricación AC-3 10 x Es decir. AC-3
Corriente nominal de corta duración Tensión baja (Icw) a 40 °C de temperatura ambiente. en aire libre. desde un estado frío 10 s 10000 A. a 40 °C de temperatura ambiente. en aire libre. desde un estado frío 15 min 2200 A. a 40 °C de temperatura ambiente. en aire libre. desde un estado frío 1 min 5500 A. a 40 °C de temperatura ambiente. en aire libre. desde un estado frío 1 s 12000 A. a 40 °C de temperatura ambiente. en aire libre. desde un estado frío 30 s 7500 A
Capacidad de rotura máxima cos phi = 0.45 (cos phi = 0.35 para Ie > 100 A) a 440 V 12000 A
Tensión nominal de aislamiento (Ui) según IEC 60947-4-1 y VDE 0110 (Gr. C) 1000 V. según UL/CSA 1000 V
Tensión nominal soportada por impulsos (Uimp) Circuito principal 8 kV
Frecuencia máxima de conmutación eléctrica (AC-1) 60 ciclos por hora. (AC-2 / AC-4) 60 ciclos por hora. (AC-3) 60 ciclos por hora
Durabilidad mecánica 0.5 millones
Frecuencia máxima de conmutación mecánica 300 ciclos por hora
Límites de funcionamiento de la bobina (según IEC 60947-4-1) 0.85 x Uc Mín. ... 1.1 x Uc Máx. (a ? ? 70 °C)
Tensión nominal del circuito de control (Uc) 50 Hz 100 ... 250 V. 60 Hz 100 ... 250 V. Funcionamiento con CC 100...250 V
Consumo de la bobina Mantenimiento a tensión nominal máxima del circuito de control 50 Hz 48 V·A. Mantenimiento a máxima tensión nominal del circuito de control 60 Hz 48 V·A. Mantenimiento a máxima tensión nominal del circuito de control CC 20.5 V·A. Entrada a tensión nominal máxima del circuito de control 50 Hz 2450 V·A. Entrada a tensión nominal máxima del circuito de control 60 Hz 2450 V·A. Entrada a tensión nominal máxima del circuito de control CC 2290 V·A
Pérdida de potencia en condiciones de funcionamiento nominales por polo 80 W
Tiempo de funcionamiento Entre la desenergización de la bobina y el cierre del contacto NC 35... 55 ms. Entre la desenergización de la bobina y la apertura del contacto NA 35... 55 ms. Entre la activación de la bobina y la apertura del contacto NC 50... 80 ms. Entre la activación de la bobina y el cierre del contacto NA 50... 80 ms
Capacidad de conexión del circuito principal Barra de 100 mm²
Capacidad de conexión del circuito auxiliar Flexible con casquillo 2x 0.75...2.5 mm². Flexible con casquillo aislado 1x 0.75...2.5 mm². Flexible 2x0.75...2.5 mm². Sólido 2 x 1 ... 4 mm². Trenzado 2 x 1....4 mm²
Capacidad de conexión Barra de 100 mm²
Grado de protección Terminales de bobina IP20 según IEC 60529. IEC 60947-1. EN 60529 según IEC 60529. IEC 60947-1. EN 60529 Terminales principales IP00
Par de apriete Terminal de cable 45 N·m
Tipo de terminal Circuito principal Barras
Nombre del producto Contactor de bloque.
JOUFS 1SFL677001R7011
